客服電話 : +86 531 8266 0757
客服電話 : +86 531 8266 0757
奇瑞捷豹路虎年產13萬輛乘用車項目
云南滇池國際會展中心
廣州本田柔性光伏屋面
您的當前位置：首頁 > 產品展示 > GAF TPO防水卷材 > GAF EverGuard TPO（聚酯纖維內增強）
|
型號:
產品描述
產品概述
GAF EverGuard? TPO 熱塑性聚烯烴單層屋面防水卷材，被設計用于提供優異的長期的性能和提高屋面耐久性。牢固的、柔軟的GAF EverGuard? TPO 卷材適用于所有類型的屋面：機械固定系統、滿粘系統以及空鋪壓重系統。較之于其他的三元乙丙(EPDM)、PVC(聚氯乙烯)和TPO 卷材，GAF EverGuard?TPO 屋面卷材集多種屋面的優點于一體：較低的施工費、熱風焊接、白色反射的顏色和沒有液體增塑劑。
性能與特點
產品用途
適用于建筑外露或非外露式、新建或翻新的屋面防水層，及易變形的建筑地下防水。尤其適用于輕型鋼結構屋面，配合合理的層次設計和合格施工質量，既達到減輕屋面重量，又有極佳的節能效果，還能做到防水防結露，是大型工業廠房、公用建筑等屋面的首選防水材料。還可使用于飲用水水庫、衛生間、地下室、隧道、糧庫、地鐵、水庫等防水防潮工程。
產品顏色

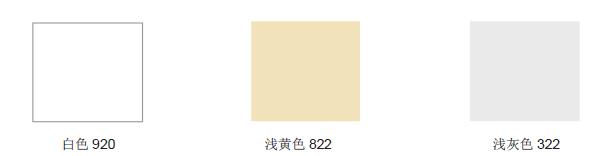

我公司使用的GAF EverGuard? TPO 防水卷材具有多種顏色：
GAF 的TPO 卷材可以使傳統屋頂更具美感，令人賞心悅目。彩色卷材可以美化建筑整體外觀，同時GAF彩色卷材均采用“冷屋面”技術，可以提高屋面反射能力，減少能源消耗。GAF 可以生產您需要的任何顏色，我們的色彩選擇具有無限的可能性!
產品物理性能
卷材厚度 45mil(1.14mm)
60mil(1.52mm)
80mil(2.03mm)
梯形撕裂強度 726(N/mm)×452(N/mm)
接縫剝離強度 5.2(N/mm)
最大拉力 383(N/cm)×331(N/cm)
最大拉力時伸長率 24%×24%
熱處理尺寸變化率 0.2%×0.2%
低溫彎折性 -40℃無裂紋
不透水性 0.3Mpa，2h 不透水
熱老化 100%保持原樣
吸水率 3.3%
抗沖擊性能 0.5kg·m 不滲水
抗靜態荷載 20kg 不滲水
人工氣候加速老化7000小時 無起泡、裂縫、分層粘接和孔洞，-40℃無裂紋
耐化學性（酸處理） 無起泡、裂縫、分層粘接和孔洞，-40℃無裂紋
耐化學性（堿處理）無起泡、裂縫、分層粘接和孔洞，-40℃無裂紋
產品包裝
GAF-TPO 防水卷材完全從美國空運或海運到中國，其包裝完全是美國的原封包裝，標明了卷材的尺寸、型號及厚度。
防水卷材成卷包裝，放置在木制托盤上，并纏膜固定。每卷92.9 平方米，長寬尺寸為：30.48 米×3.048 米
產品特點
1)、使用壽命40 年以上(FM認證)
2)、優異的低溫柔韌性、耐化學腐蝕、耐熱老化，耐寒(GAF EverGuard? TPO 耐化學性能檢測數據表)
3)、以白色、淺色為主，高反射率，具有節能效果且耐污染，能降低能耗22%左右(能源之星認證)

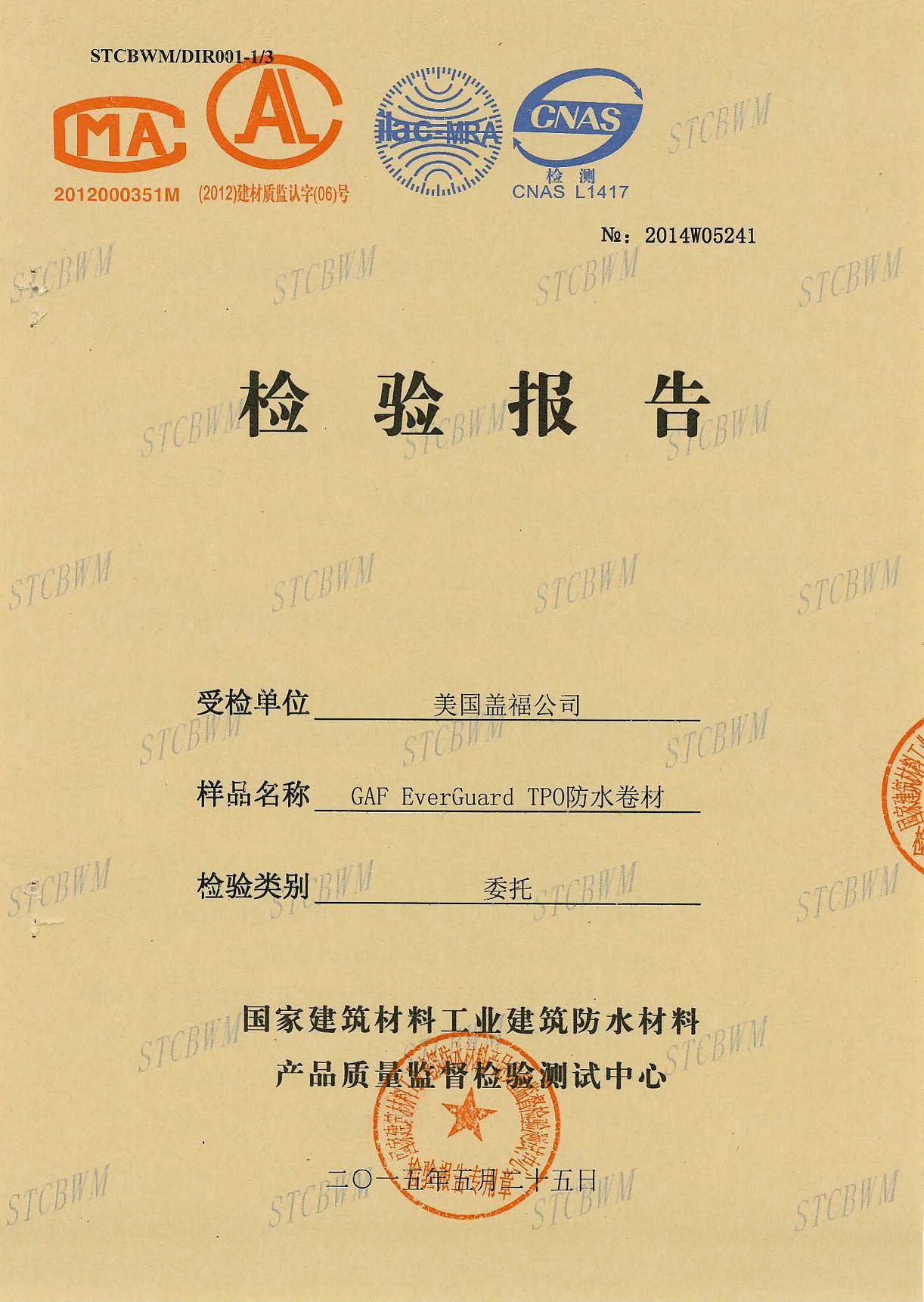

4)、搭接采用熱風焊接，可形成高強度的焊接層(GAF EverGuard? TPO 卷材和搭接縫物理性能檢測)
5)、不含氯化聚合物或氯氣，環保性能優異，可回收利用(LEED 認證)
6)、GAF EverGuard? TPO 柔性屋面系統重量低，約900kg/m3，可減少對結構的荷載，保證結構的安全性;
7)、無明火施工，更能保證施工現場安全;
8)、由于施工安裝僅需要最基本的工具，比如刀，剪刀，橡膠壓輥，鉆機，錘子等，所以施工速度快捷，施工效率提高約33%。
9)、GAF EverGuard? TPO 卷材材料安全可靠
10)、GAF EverGuard? TPO 耐老化性能達到7000 小時，GB27789-2011標準規定時間2500小時，遠遠超過普通TPO 卷材
產品存儲
我公司在上海有專門的GAF-TPO 產品儲存倉庫，室溫長期保持25℃左右，保證卷材的性能不受損害;且長期保證10 萬㎡的庫存，以保證各項目的需要和及時供貨。
產品應用指導
1)、GAF EverGuard? TPO 防水卷材固定系統介紹
GAF EverGuard? TPO 防水卷材可用于輕鋼屋面、混凝土屋面、綠色屋面、倒置屋面等。其主要施工防范為機械固定、滿粘、空鋪。
a、機械固定法施工前需先做拉拔試驗，確定屋面基層的拉拔力是否達到要求。若拉拔力達到要求時可采用機械固定法施工，用金屬緊固件將卷材固定于屋面基層上，卷材搭接處采用熱風焊接;若拉拔力不夠則需調整方案。
b、滿粘法施工前需先做粘接試驗，確定屋面基層的粘接力是否達到要求。若粘接力達到要求時可采用滿粘法施工，用專用膠粘劑將卷材粘接在屋面基層上，卷材搭接處采用熱風焊接;若粘接力達不到要求則需調整方案。
c、空鋪法施工前需對屋面進行勘察，保證屋面平整、干凈，卷材搭接處采用熱風焊接。
2)、GAF EverGuard? TPO 防水卷材固定焊接施工介紹卷材大面積焊接采用自動焊機焊接，細部處理采用手工焊接。
手工焊接分為：點焊→預焊→終焊
在焊接施工前需進行剝離試驗，以確定當時環境條件下最佳的焊接溫度和速度：
焊縫完全冷卻后，將卷材裁成2cm 寬的卷材條，剝離卷材條，任何斷裂現象必須發生在焊接縫之外。
自動焊機壓力為500～550N 左右，溫度為500～550℃，焊接速度為1.5m～2.0m/min。具體情況視現場的條件(溫度、濕度)而定。
手動焊槍溫度控制在250～450℃之間，焊接速度為0.2～0.5m/min,焊接時用手動壓輥壓實，隨焊隨壓。
焊接完工后，需進行焊縫檢測：
目測：焊接縫不允許有發黃、燒焦現象，焊縫邊緣光滑，有均勻發亮的熔漿出現;
機械檢測：用平口螺絲刀或勾針沿焊縫稍微用力挑試，檢查有無漏焊點、虛焊點。如發現缺陷應及時修補。
3)、GAF EverGuard? TPO 防水卷材細部處理介紹
a)、屋面周邊及大于500mm 的穿出構件周邊需要使用U 型壓條，在構件周邊進行固定，其螺釘間距為250mm，以確保節點的抗風壓能力。
b)、直式水落口：將細部卷材焊接成圓筒裝，并放進雨水管內，下端用硅酮密封膏密封，上端則熱風焊接在屋面TPO 防水層上，然后放置雨水斗。
C)、屋面采光窗窗防水卷材收口：防水卷材鋪到天窗邊，若立面高度不大于450mm，則用天窗側立面細部卷材下翻覆蓋天窗四周的U 型壓條，下端同大面卷材焊接，;若立面高度大于450mm，則用大面卷材直接上翻至收口部位，用U 型壓條固定天窗四周，并用覆蓋條覆蓋，上端用收口壓條II 型固定、密封膠密封。

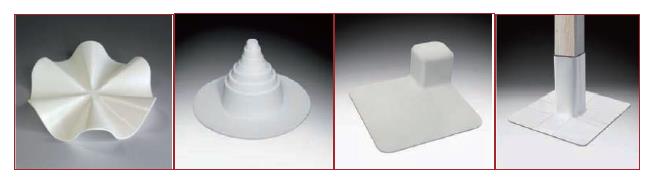

d)、女兒墻防水卷材收口：大面卷材上翻到收口部位，屋面與墻面交接處用U 型壓條固定，并用覆蓋條覆蓋;用II 型壓條收口，并用密封膠密封。以下為各類細部處理預制件：
以上為GAF EverGuard? TPO 防水卷材的應用概述，我們會根據不同的項目編制不同的技術指導書和圖紙說明。
注意事項
GAF EverGuard? TPO 卷材屋面施工完成后需注意以下幾點：
1、應禁止不必要的人為活動及硬物破壞(定期的屋面維護除外);
2、應保證屋面排水系統通暢，定期清理落水口;
3、任何影響屋面防水效果的變動，請及時告知以便給您們提供相應的變更方案;
4、卷材若發生破損，不要使用其它防水材料進行修補，請及時告知，我們會派專業人員進行維修。
參數尺寸
相關產品
聯系我們 / CONTACT
山東思達建筑系統工程有限公司
電話：+86 0531 8266 0757
傳真：+86 0531 8803 1928
地 址：濟南市歷下區茂嶺山路2號普利商務中心1號樓1511室
微信：思達建筑系統sd-star888
